特点
组成
冷料供给系统(固定式)
RAP供给系统
干燥滚筒(固定式)
除尘系统
成品料仓
沥青管路
矿粉添加系统
气动系统
冷料供给系统
冷料仓
配料斗安装有检修平台,并配备断料声光报警装置。
皮带集料器
采用变频调速,性能可靠。
集料皮带机
集料皮带输送机安装有应急停止拉线开关。
料仓振动器
料仓振动器具有手动强制震动及延时震动功能。
干燥系统
烘干滚筒
干燥滚筒采用四轮摩擦传动,传动平稳,调整方便简单。
滚筒中间有RAP添加口,可添加再生料;
有矿粉添加口,可添加矿粉(添加剂)等。
燃烧器(可选燃煤)
基本参数:
滚筒直径:1850mm
滚筒长度:9m
倾角:3.5°
驱动电机功率:44kw
除尘系统
重力除尘器
重力除尘器为一级除尘器,配有干燥滚筒至重力除尘器之间的烟道。装有烟气温度控制装置,压差控制装置,在重力除尘器的下部安装有可调整挡板,有效的调整重力除尘器回收粉料的粒径,由螺旋组直接送到骨料提升机内,以满足沥青混合料配比的需要,重力除尘器无隔热层。
布袋除尘器
布袋除尘器使用的布袋是采用耐高温材料制成,能耐220℃ 高温,所有的布袋口都带有弹性卡箍,与特制的布袋支撑骨架配用,确保布袋安装快捷牢靠。布袋室顶盖方便开启,便于对布袋进行检查和更换。在布袋除尘器上安装有脉冲式大气反吹清洁装置,并在除尘器的上下箱体中安装有压差显示仪表,该仪表上的数值表明布袋上粉尘吸附的程度,操作人员可根据压差表的数值调整反吹的间隔和时间,以保证布袋除尘器始终处于最佳的工作状态。而这种调整工作在控制室内很容易完成。布袋除尘器的反吹清洁装置的工作原理是采用电磁阀控制气缸和顶盖活门,引风机产生负压吸入大气按一定顺序进行布袋清洁,清洁时布袋的工作面积仍达94%以上,以保证布袋除尘器的最佳工作状态,和设备高效的持续生产能力。
成品料仓
贮料仓上部加料位感应装置,放料口安装有温度传感器;开门机构采用气缸。
沥青罐及沥青管路(沥青罐选配)
组成:仅含沥青泵到干燥滚筒间管道及沥青泵,流量计。
参数:沥青泵功率:5.5kW(变频调速)
采用高精度流量计计量,根据骨料配比,实时跟踪配合比。确保“油石比”的精确。
矿粉添加系统
粉罐
容量:30m³
在筒仓的外部安装有带安全护圈的直梯可达到筒仓顶部,顶部安装有护栏,配有与震动空气滤清器借口连接的法兰、检修口、内部配置检修爬梯,筒仓外壁上有安装料位器的接口;下部锥体部分的有安装空气流化装置的接口。筒仓的出料口配装有翻板阀门,便于检修使用。上部外加粉粉仓还配置有气力输送粉料的管道。
阻旋式料位器
粉料筒仓上安装有采用阻旋式高、低料位计,可在控制室显示屏上进行提示,以便于控制人员统筹粉料的使用。
气动系统
电/气路系统:包括气缸、电磁阀、连续式料位器、各种接头和尼龙管。
空气压缩机(英格索兰)
螺杆式空气压缩机:供给各气缸操作使用,并配有储气罐,以保证在工作状态时,气源稳定。
控制系统
组成:控制房、电气操作台一台及到设备所需电缆线。
特点:
①控制房仿集装箱结构,墙面为彩钢板,双层保温,彩钢门窗;分体空调;外形美观,吊装运输方便,密封性能好;
②电气控制采用台式操作台,主要元器件为国产知名品牌正泰电器或德力西电器,具有联锁和二级保护;操作台上配置有手动控制操作装置、主要电机电流显示、成品料温显示和冷骨料、煤、沥青、矿粉变频器控制;操作方便直观。

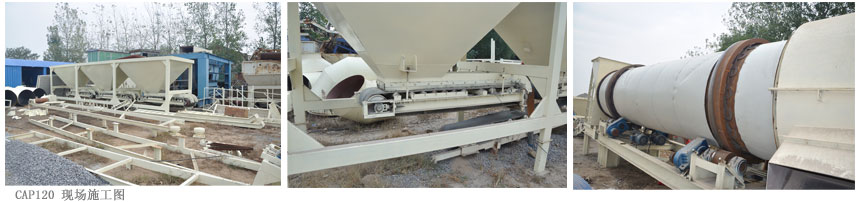

CAP120连续式沥青站现场施工图
参数
序号 | 项目 | 描述 |
1 | 型号 | CAP120 |
2 | 基本形式 | 连续式 |
3 | 生产能力 | 额定工况(详见技术说明)120t/h |
4 | 电压 | 380 V 50 HZ |
5 | 燃油量 | 6.5kg/t(标况) |
6 | 操作方式 | 手动、半自动、全自动 |
7 | 整体外形尺寸 | 33m×19m×12m |
组成 | ||
1 | 冷料供给系统 |
4仓式冷料仓,上料宽度3.2米,装载高度3m,单仓容积6.5m³,配有声/光亏料报警装置;料斗配100x100防大料格网。 |
2 |
RAP供给系统 |
料斗:2套,1.5kw电机,变频调速控制;料斗上配100x100,格网;上料皮带:1套,3kw驱动电机,破拱装置:2套,0.25kw,料斗出口配物料流检测装置。 |
3 |
干燥系统 |
烘干滚筒:Φ1850mm×9m,干燥滚筒采用四轮摩擦传动,驱动功率4x11kw |
4 |
除尘系统 |
(1)重力式一级除尘装置,配套烟道及烟囱
(2)BD500布袋除尘器,75kw引风机,美塔斯除尘布袋,除尘效果:林格曼烟度1级,粉尘含量小于20mg/Nm³ |
5 |
成品料仓 |
贮料仓容积4.5m3,上部加料位感应装置,放料口安装有温度传感器;开门机构采用气缸;接料高度3.5m。 |
6 |
沥青罐及沥青管路(沥青罐选配) |
仅含沥青泵到干燥滚筒间管道及沥青泵,流量计,沥青泵功率:5.5kW(变频调速) |
7 |
矿粉添加系统 |
(1)30m³矿粉仓(可选拼装式) |
8 |
控制系统 |
控制房、电气操作台一台及到设备所需电缆线,控制房外形尺寸4.5m×2.2m×2.5m仿集装箱结构 |
