特点
技术参数
生产能力:48-64t/h(额定工况条件)
生产适用范围:粗粒式、中粒式、细粒式、砂粒式
矿料计量精度: ±0.5%
沥青计量精度:±0.25%
成品料温度:140-160℃(最高出料温度可达180℃,可调)
成品料温度稳定性: ±5℃
筛分效率:95%能满足各种沥青混合料级配要求,能剔除大骨料
搅拌周期:40-60秒,可任意设定
除尘效果:采用布袋除尘,排放粉尘浓度≤100mg/ m3
整机装机功率:340kw
控制方式:微机全自动操控,半自动、手动操作备用
成品料卸料高度:3700mm×3600mm(高×宽)
安装场地尺寸:最大长度为40m、最大宽度为35m
参数

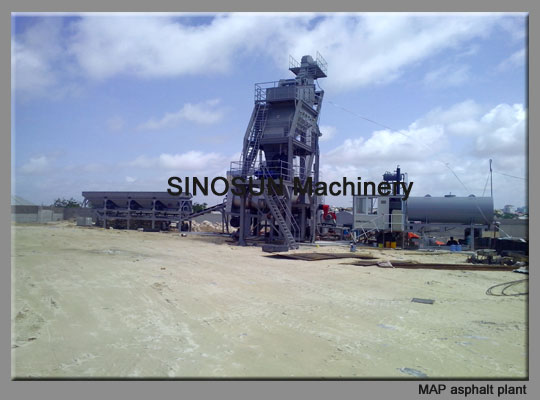

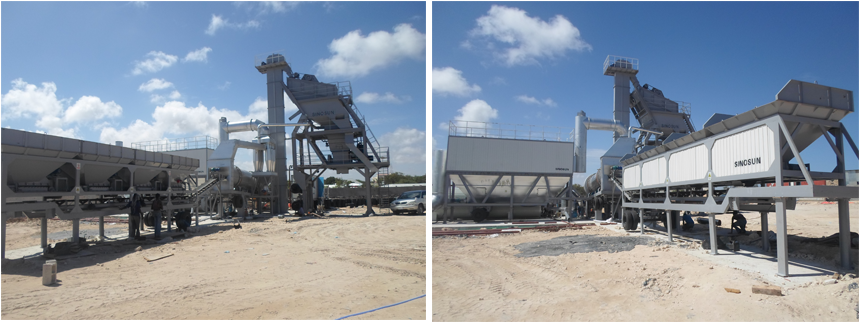

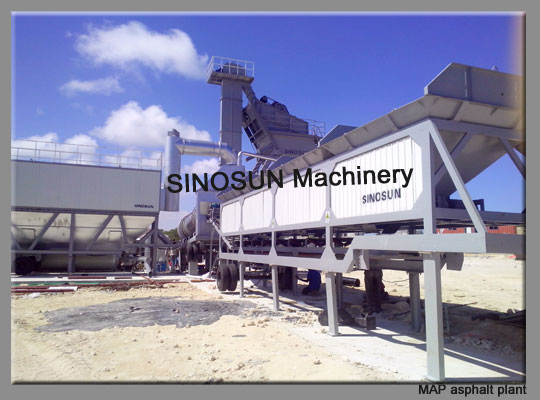

MAP800移动式沥青搅拌站的配置参数
项目 |
参数 |
备注 |
生产能力 |
64t/h |
额定工况 |
冷料仓 |
4个 |
|
斜皮带给料机 |
组成:斜皮带给料机、中间过滤筛。 |
倾斜皮带给料机安装有应急停止拉线开关 |
烘干滚筒 |
∅1600mm×7.8m,生产能力70t/h |
采用四轮摩擦驱动,万向连接,传动平稳,受力均匀 |
燃烧器 |
柴/重油 |
燃烧器配置气体点火装置,点火成功率高;介质雾化,燃烧充分。 |
热集料提升机 |
|
双排板链导滑式提升,磨擦驱动,出料口采用特殊结构,减少磨损降低噪音。 |
除尘移动模块 |
布袋除尘 |
采用顺流喷吹模式,除尘效果好,布袋使用寿命长。 |
拌合楼移动模块 |
一台三层半结构振动筛(单轴外置) |
|
|
四个隔离仓 |
配备连续料位计 |
|
称量系统采用单斗、四点悬挂、带运输固定件,称量能力:骨料750kg,粉料125kg,沥青90kg |
传感器采用中美合资托利多传感器,计量准确,计量误差自动补偿。 |
|
双减速机驱动,两轴逆向旋转搅拌缸 |
|
矿粉储供系统 |
组成:粉料提升机、新粉仓和回收粉仓、粉料计量装置、螺旋输送器2台 |
螺旋输送器出口安装蝶阀,控制冲量;粉料暂存仓气力破拱 |
沥青供给移动模块(含导热油炉系统) |
30m³沥青罐1台、10m³柴油罐1台、2m³卸油罐1台,管道及泵、阀各1套。30万大卡燃油导热油炉1套、 柴油燃烧器1套 |
利用导热油加热沥青。温度高加热快,方便使用。沥青卸油罐放置于地平面以下,便于卸沥青。 |
旁置式成品料仓 |
一套水平运料小车一个提料小车、一个废料仓、一套成品储仓、一台卷扬机、一套柴油喷装置 |
选配 |
气路系统 |
空压机两台,600L储气罐两台、350L储气罐1台,简易空压机房、气缸、电磁阀及气管路一套 |
台湾airtac电磁阀、气缸,性能可靠、寿命长 |
电气控制系统 |
一套 |
