特点
简介

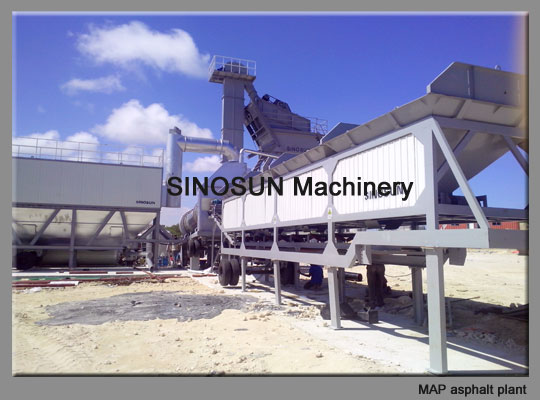

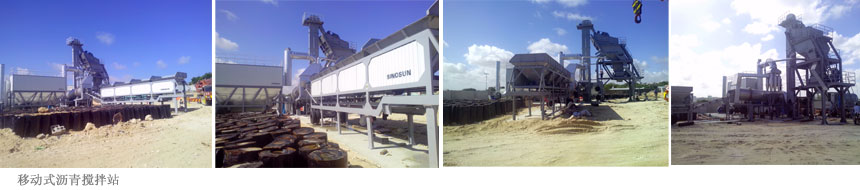

MAP系列移动式沥青搅拌站是我公司最新一代沥青站产品,便于快捷运输与安装。模块化设计,结构紧凑。整个拆卸安装工作可以在5天内完成,大大节省了人力物力。
MAP系列移动式沥青搅拌站可以在不同的路面行驶。产能范围为40-120吨/小时。
简言之,对施工较为分散,单个项目施工量不大的项目而言,MAP系列移动式沥青站是一个理想的选择。
工作原理

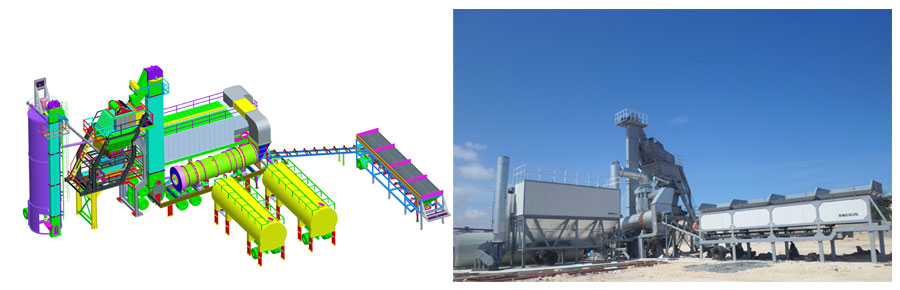

其工作原理与普通间歇式沥青站工作原理一致,不同的是将所有沥青站部件都装在移动式拖车底盘上,方便移动。把不同的拖车组合到一起就可以实现与普通沥青搅拌站相同的功能。
底盘按照卡车标准制造,如EN536,EN60204,EN ISO 12100。尺寸适合不同的路面,如高速路面,城市路面等。

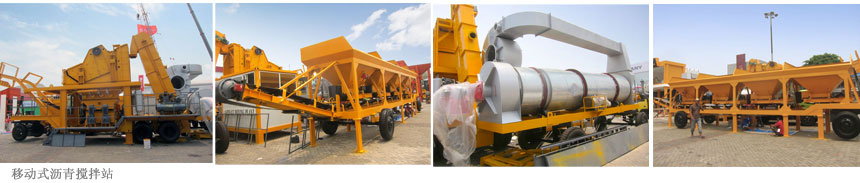

移动式沥青站的部件组成(移动)
拖车1:冷料系统
拖车2:干燥滚筒与燃烧系统
拖车3:搅拌楼:震动筛、热料仓、称量系统、搅拌机等
拖车4: 除尘系统(可选水除尘)
拖车5:矿粉系统(可选配固定式)
沥青存储罐及导热油加热系统
控制系统
所有部件都是相互独立存在同时又可以实现无缝链接。
冷料供给系统(移动)
四套冷料仓及喂料皮带机集成到一个车架上。
单桥承载,4套轮胎,半挂式结构。
工作状态下有单独支撑支腿。

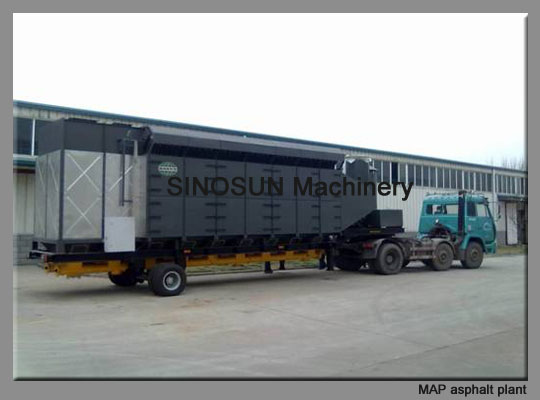

干燥系统(移动)
干燥滚筒和燃烧器集成到一个车架上,半挂式结构。
双桥承载,8套轮胎。
工作状态下有独立支撑支腿。
拥有固定式强拌的所有技术优点。
干燥滚筒采用逆流式设计,滚体外有保温层。
干燥滚筒出料口配有测温装置,实时监视出料温度。

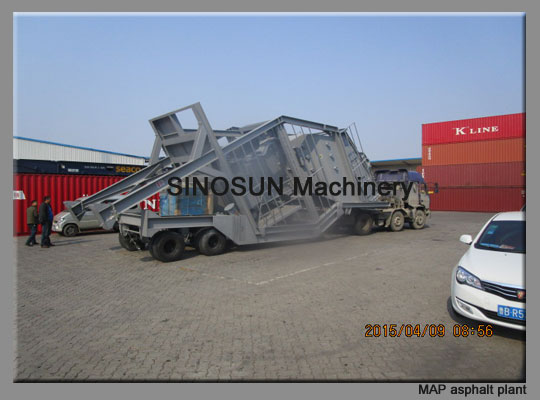

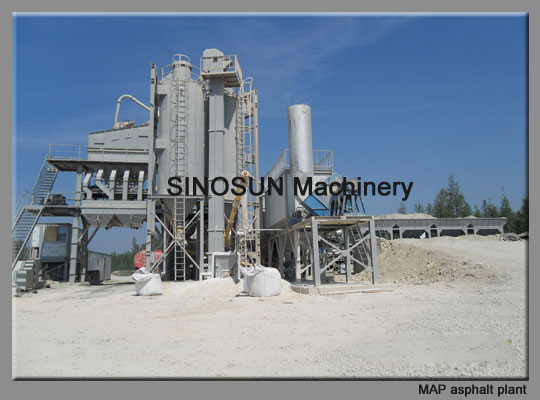

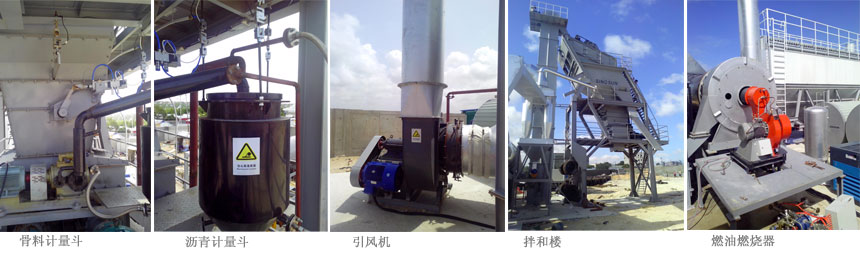

搅拌塔楼(移动)
运输状态下将振动筛吊装到车架平台上。
双桥承载,8套轮胎。
工作状态下有独立支腿,采用髙置式设计,满足运输车辆直接接料、运输。
四层振动筛,大容量热骨料仓。
双卧轴搅拌机,气动旋转放料门。
除尘系统(移动)
布袋除尘,引风机,管道等集成到一个车架上。
双桥承载,8套轮胎。工作状态下有独立支撑。
布袋除尘进出口均有温度检测装置,实时检测布袋除尘器温度。
风机风门电动控制,根据供风需求,有计算机自动或者人工调节风门大小,是风机及整个拌合站处于最佳工作状态。
粉料系统(移动)
粉仓、粉料提升机、粉料螺旋共同集成到一个车架上。
单桥承载,4套轮胎。
粉料仓设置有高低料位计,仓顶配有除尘器。

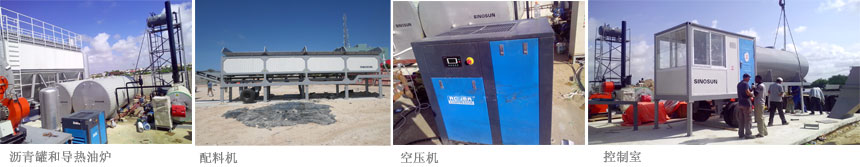

沥青供给系统(标配为固定式)
沥青采用导热油加热,操作方便,安全可靠。沥青不老化。
导热油集中供热,更加经济实用。
沥青管道采用双层结构,夹层之间有导热油加热。
可选配直热式沥青罐。
电气控制(标配为固定式)
国际知名品牌电器元件,性能可靠,经久耐用。
采用PLC+微机控制,操作简单方便。操作界面为动画设计,简单明了。
多功能打印系统(可实时打印,存储打印)。
大容量配方存储功能。
可选配远程故障检测功能。
集装箱式控制室,坚固耐用,经济美观。设置有隔热层,密封性能好。
手动/自动操作自由切换。
控制室4.5x2.2x2.5 (m)。
参数
干燥滚筒主要参数表
型号 |
MAP800 |
MAP1000 |
MAP1500 |
备注 |
额定干燥 |
64T/H |
80T/H |
120T/H |
5%含水率 |
驱动功率 |
22kw |
4x7.5kw |
4x11kw |
|
滚筒尺寸 |
1500x6000 |
1500x6600 |
1800x8000 |
|
燃烧器耗油 |
400kg/h |
600kg/h |
850kg/h |
调节比1:3 |
燃烧器风机功率 |
11kw |
15kw |
22kw |
|
塔楼部分主要参数表
型号 |
MAP800 |
MAP1000 |
MAP1500 |
备注 |
振动筛 |
7.5kw |
11kw |
11kw |
|
骨料称量斗 |
800kg |
1000kg |
1500kg |
额定 |
粉料称量斗 |
80kg |
150kg |
250kg |
|
沥青称量斗 |
80kg |
80kg |
120kg |
|
搅拌机容量 |
800kg |
1000kg |
1500kg |
|
搅拌机功率 |
2*15kw |
2x18.5kw |
2*30kw |
|
沥青喷洒泵 |
5.5kw |
7.5kw |
11kw |
三螺杆泵 |
MAP系列移动式沥青站主要参数表
型号 |
MAP800 |
MAP1000 |
MAP1500 |
备注 |
装机功率 |
154kw |
215kw |
340kw |
标配 |
额定产量 |
64T/H |
80T/H |
120T/H |
5%含水率 |
搅拌机容量 |
800kg |
1000kg |
1500kg |
额定 |
搅拌周期 |
45s |
45s |
45s |
|
冷骨料种类 |
4 |
4 |
4 |
|
吨成品料油耗 |
≦6.5kg |
≦6.5kg |
≦6.5kg |
轻油/重油 |
成品料温度 |
140-180°C |
140-180°C |
140-180°C |
|
骨料计量精度 |
±0.5% |
±0.5% |
±0.5% |
动态 |
粉料计量精度 |
±0.5% |
±0.5% |
±0.5% |
动态 |
沥青计量精度 |
±0.3% |
±0.3% |
±0.3% |
动态 |
尾气粉尘排放浓度 |
≦50mg/Nm3 |
≦50mg/Nm3 |
布袋除尘 |
