特点
组成
冷骨料仓
上料皮带
干燥滚筒
燃料燃烧系统
沥青管路
成品料提升机
成品料仓
除尘系统
控制系统
沥青罐
基本技术参数

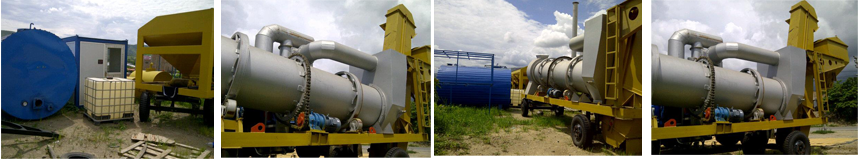

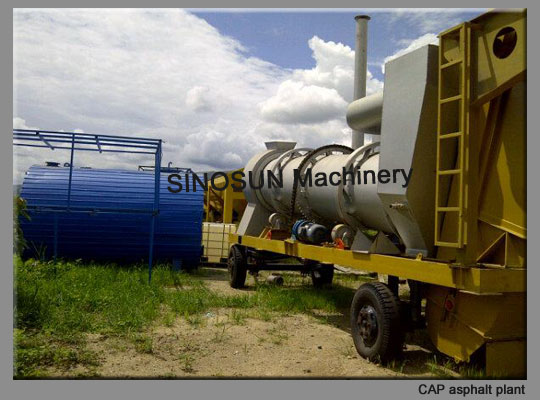

设备型号:CAP60连续式沥青搅拌站
基本形式:连续式
生产能力:60t/h(额定工况下)
烘干搅拌筒:Φ1500X6500mm
冷料级配:骨料斗容积6.5m³X4
燃料消耗:生产一吨成品料需要燃油6.5-7.5kg/ton
计量精度:热骨料±1%;沥青±0.5%;矿粉粉:±1%
骨料粒度:≤25mm
骨料比重:≥ 1600kg/m³
骨料含水量:≤5%
热骨料温度:≤160℃
成品料温度:130℃-165℃ (±5℃)
粉尘排放:≤100mg/Nm³
环境噪音:≤70db(A)
操作方式:全自动/手动控制
总装机容量:120kw (380V-50Hz)
电力设计:220V/380V-50Hz
设备占地面积:长33米,宽20米,设备最高点12米
参数
名称 | 参数 |
冷骨料仓 |
三斗储料仓,容积3.5m³X3 |
上料皮带 |
-倾斜上料皮带机B500,电机功率4kw |
干燥滚筒 |
筒体直径1.2m,筒体长度6.3m,厚度10mm,倾角: 3~5° |
燃料燃烧系统 |
轻油,重油和渣油多功能燃烧器,全自动数控介质雾化,最大燃烧能力:130Kg/h |
沥青管路 |
组成:含沥青泵到干燥滚筒间管道及沥青泵,流量计 |
成品料提升机 |
板链式;电机功率5.5kw |
成品料仓 |
料仓容积2.5m3 |
除尘系统 |
旋风除尘器 |
控制系统 |
组成:控制房、电气操作台及到设备所需电缆线 |
沥青罐(选配) |
10m3沥青罐 |
